異型多棱刻槽推力排渣鉆桿規格長度說明表——瑞龍鉆具
發布時間：
2020-10-21
別名Alias:重型三棱刻槽鉆桿

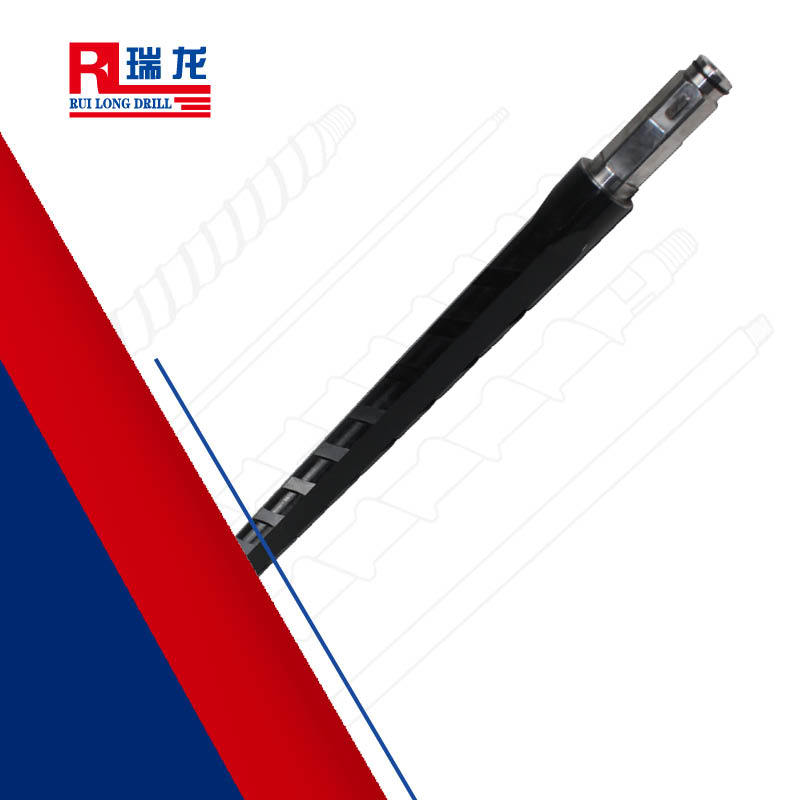

異型多棱刻槽推力排渣鉆桿，簡稱重型三棱刻槽鉆桿，是煤礦坑道鉆探本煤層瓦S抽放鉆桿，對煤層硬度系數適應性較為廣泛的新型鉆具產品。分別有外三棱傳動型刻槽鉆桿、六方雙銷快接抗拉型刻槽鉆桿、大通孔螺紋連接型刻槽鉆桿、六方雙銷快接抗拉型地質螺旋鉆桿等系列產品。其中六方雙銷快接抗拉型可進行鉆具的反轉功能，并能承受350kN拉拔力。在合理的鉆頭徑差（10-15mm）設計條件下，在三棱膩抹攪拌護孔的基礎上，增加了螺旋槽推力排渣結構。選用接頭與桿體材料經摩擦焊接、數控機床精加工而成，具有高扭矩、高耐磨、適應高轉速鉆進的性能特點。
產品參數
長度Length:0.8m,1m,1.5m
|
規格型號mm |
建 議 鉆 孔 深 度 |
扭矩N.m |
適配鉆機 |
|||
|
鉆桿直徑 |
長度 |
接頭形式 |
壁厚 |
|||
|
Ф42 |
800～1500 |
錐、平螺紋 |
10mm |
150m |
3500 |
ZQJC氣動鉆機系列 ZDY液壓鉆機系列 |
|
Ф50 |
800～1500 |
錐、平螺紋 |
10mm |
200m |
5200 |
|
|
Ф63.5 |
800～1500 |
錐、平螺紋 六方傳動 |
12mm |
250m |
8000 |
ZDY液壓鉆車系列 CMS主軸傳動鉆機 |
|
Ф73 |
800～1500 |
錐、平螺紋 六方傳動 |
12mm 16mm |
300m |
10000 |
|
|
Ф89 |
800～1500 |
錐、平螺紋 六方傳動 |
16mm |
≥400m |
12000 |
|

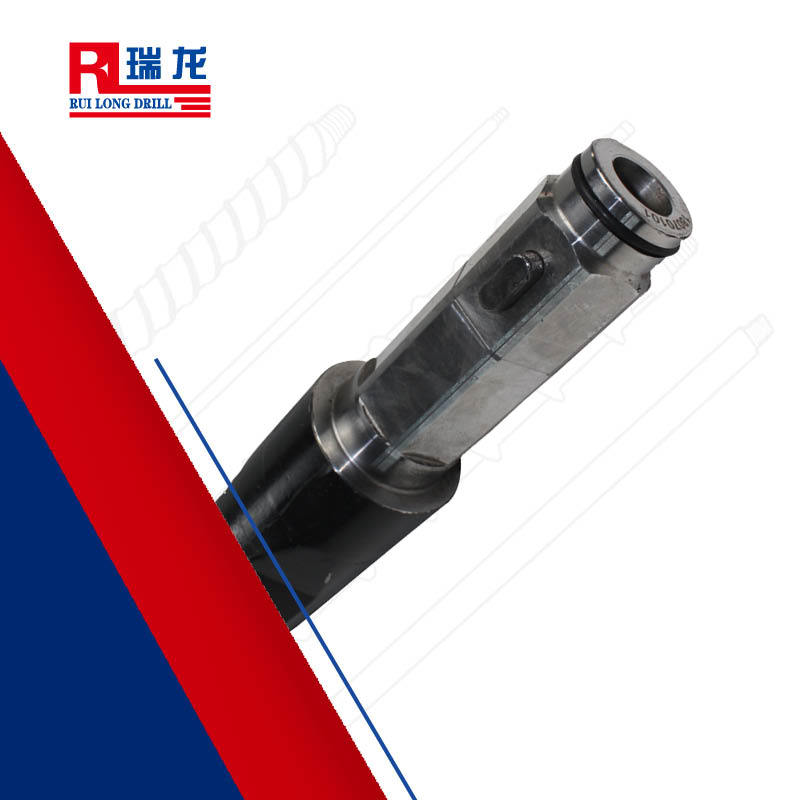

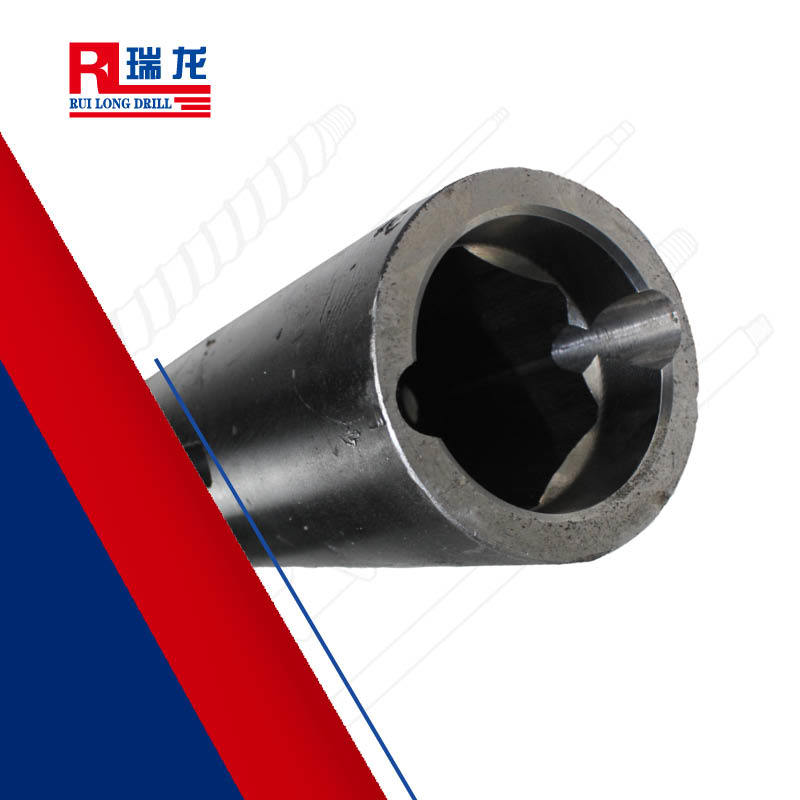

產品扣型Product Connector
連接形式connection type: 螺紋連接型，六方雙銷傳動型
產品用途Product Usage
應用領域：廣泛應用于高瓦S煤層特別是松軟煤層的深孔鉆探施工。
Application Field:
產品優勢Product Advantage
瑞龍鉆具異型多棱刻槽鉆桿，具備護孔、泄壓、扶正、降溫四重功效。
產品使用案例
當前，瑞龍鉆具異型多棱刻槽鉆桿成功解決了高瓦S松軟煤層的深孔鉆探問題，目前已在龍煤雞西礦業集團公司（滴道煤礦、城子河煤礦、杏花煤礦）、遼寧鐵法煤業集團公司（大平煤礦、大興煤礦、曉南煤礦）、陽煤集團公司（新元煤礦）、潞安集團公司（余吾煤礦）、晉煤集團公司（坪上煤礦、端氏煤礦）、得到廣泛應用，并得到了各個礦業集團公司、煤礦一線使用單位的一致好評。
操作注意事項
1、鉆桿連接使用前，公母絲扣均應涂抹螺紋脂，確保鉆桿多根連接時的絲扣強度。
2、該系列鉆桿標準搭配鉆頭直徑為Φ85mm，搭配鉆頭直徑為Φ94mm，若鉆頭直徑超過Φ94mm，鉆桿在鉆動過程中，旋轉膩抹孔壁的作用將大大降低，易造成抱鉆、塌孔等現象的發生。
3、當鉆壓正常時，鉆桿可正常向前推進，鉆壓過高時，應適當降低鉆機轉速，保持低速推進，如鉆壓持續過高，應果斷放棄該孔鉆探，重新選擇開孔位置。
4、該系列鉆桿為通風排渣為主，也可適宜風水聯動方式，常規鉆進以通風為主，當發生抱鉆、塌孔情況時，可視情進行注水排渣。
